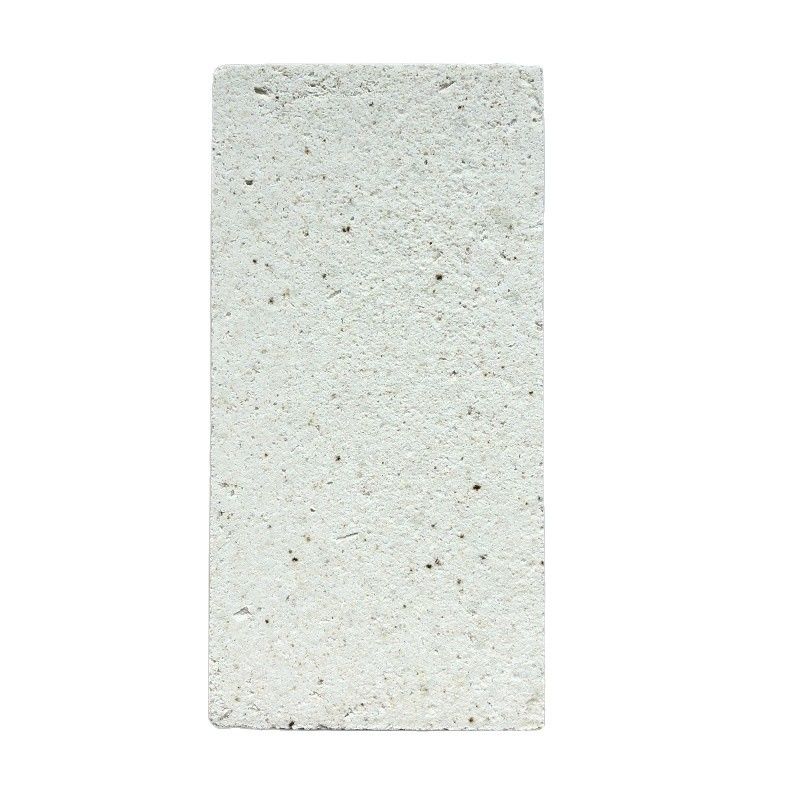

Lichte silica vuurvaste baksteen voor glassmeltovens in industriële omgevingen

Lichte silica stenen worden ook silica isolatie stenen genoemd. Lichte vuurvaste materiaal met siliciumdioxide boven 91% en bulk dichtheid onder 1,2 g/cm3.De vuurkracht en de verzachtingstemperatuur onder belasting verschillen niet veel van gewone silicabakstenen met dezelfde samenstellingDoor de vele poriën is de druksterkte, slagweerstand en corrosiebestendigheid echter niet zo goed als bij gewone silicabakstenen, maar de thermische schokbestendigheid is verbeterd.

Bij gebruik van fijngedeeld silicazuur als grondstof bedraagt de kritische deeltjesgrootte gewoonlijk niet meer dan 1 mm en de deeltjesgrootte van de deeltjes kleiner dan 0,5 mm is niet minder dan 90%.Het wordt bereid door ontvlambare stoffen aan de ingrediënten toe te voegen of door de gasopwekkingsmethode te gebruiken om een poreuze structuur te vormen en het te verbranden.Het wordt voornamelijk gebruikt voor alle delen van de oven die warmte-isolatie of verlichting van het eigen gewicht vereisen zonder direct contact met de smelt,vrij van corrosieve gassenHet wordt gebruikt bij hoge temperaturen en kan niet in contact komen met alkalische vuurvaste materialen.de hoogste werktemperatuur is 1200~1550°C.

Silica-warmte-isolatie vuurvaste bakstenen gebruiken over het algemeen kristallijne kwartsit of silica zand als grondstoffen en de minerale samenstelling is: fosforite 78% tot 86%, cristobalite 13% tot 15%,en kwarts 4% tot 7%. Voeg brandbare materialen toe aan de ingrediënten, zoals coke, zaagsel, anthracite, verkoolde rijstschil, of gebruik gas schuim om een poreuze structuur te vormen.Silikone warmte-isolatieve vuurvaste bakstenen zijn warmte-isolatieve vuurvaste siliciumproducten met een SiO2-gehalte van meer dan 90% en een bulkdichtheid van minder dan 1.2.

De vuurkracht en de verzachtingstemperatuur onder belasting verschillen niet veel van gewone silicabakstenen met dezelfde samenstelling.slagweerstandDe productieprocedure van de silica-bakstenen is vergelijkbaar met die van de gewone silica-bakstenen.Sommige mineralisatoren (CaO), Fe2O3) worden aan de ingrediënten toegevoegd om de omzetting van kwarts te bevorderen, en pulpaafvalvloeistof wordt als bindmiddel gebruikt om de stenen een bepaalde sterkte te geven.Wanneer coke of anthracite als brandbare toevoegingsmiddelen wordt gebruiktAls de siliciumhoudende warmte-isolatieve vuurvaste bakstenen worden gebakken, wordt de ijzeren schubben niet meer nodig.een sterke oxiderende vlam moet vóór 1200°C worden gehandhaafd om de toevoegingen volledig te laten verbranden.

Silikone warmte-isolatieve vuurvaste bakstenen hebben de kenmerken van een lage thermische geleidbaarheid, een hoge verzachtingstemperatuur, een kleine residuele expansie,en uitstekende prestaties bij het vervangen van de herbrandingslijnDeze zijn geschikt voor industriële ovens, zoals cokesovens, hoge-hitte-ovens, glazen ovens en koolstofovens.Het wordt voornamelijk gebruikt voor de warmte-isolatielaag en de werklaag van warmteapparatuur, en kan worden gebruikt voor de warmte-isolatielaag van verschillende hoogtemperatuurovenapparatuur onder hoge temperatuuromstandigheden (≤1500°C) zonder contact met gesmolten slakken. This product is suitable for the heat insulation material of the silica brick lining of the high temperature hot blast stove of the large blast furnace and the heat insulation of the silica brick masonry of the glass furnace.

Algemene lichte silica-bakstenen kunnen in twee niveaus worden onderverdeeld: de eerste kwaliteit kan worden gebruikt in de bovenkant van de stalen rollende verwarmingsoven en het dak van de industriële silicatenoven,en kan rechtstreeks in contact komen met de vlamDe tweede klasse wordt gebruikt in algemene industriële ovens.,de bulkdichtheid van vuurvaste siliciumhitte-isolatiebakstenen is 0,9-1,1 g/cm3, de druksterkte 2,0-5,9 MPa en de thermische geleidbaarheid 0,35-0,42 W/ ((m·K).Het heeft een uitstekende brandwerendheid., is de verzachtingstemperatuur onder belasting bijna 1620°C voor dichte silicabakstenen, met slechts een geringe residuele uitbreiding, en is de thermische stabiliteit beter dan voor dichte silicabakstenen.Silikose warmte-isolatieve vuurvaste bakstenen kunnen lange tijd worden gebruikt bij hoge temperaturen (1500-1550°C) zonder contact met gesmolten slakken, maar zij zijn vooral geschikt voor hoge temperatuur warmblaasovens van grote hoogovens.
